Typy spojení profilů
Různé metody spojování systému konstrukčních hliníkových profilů ...

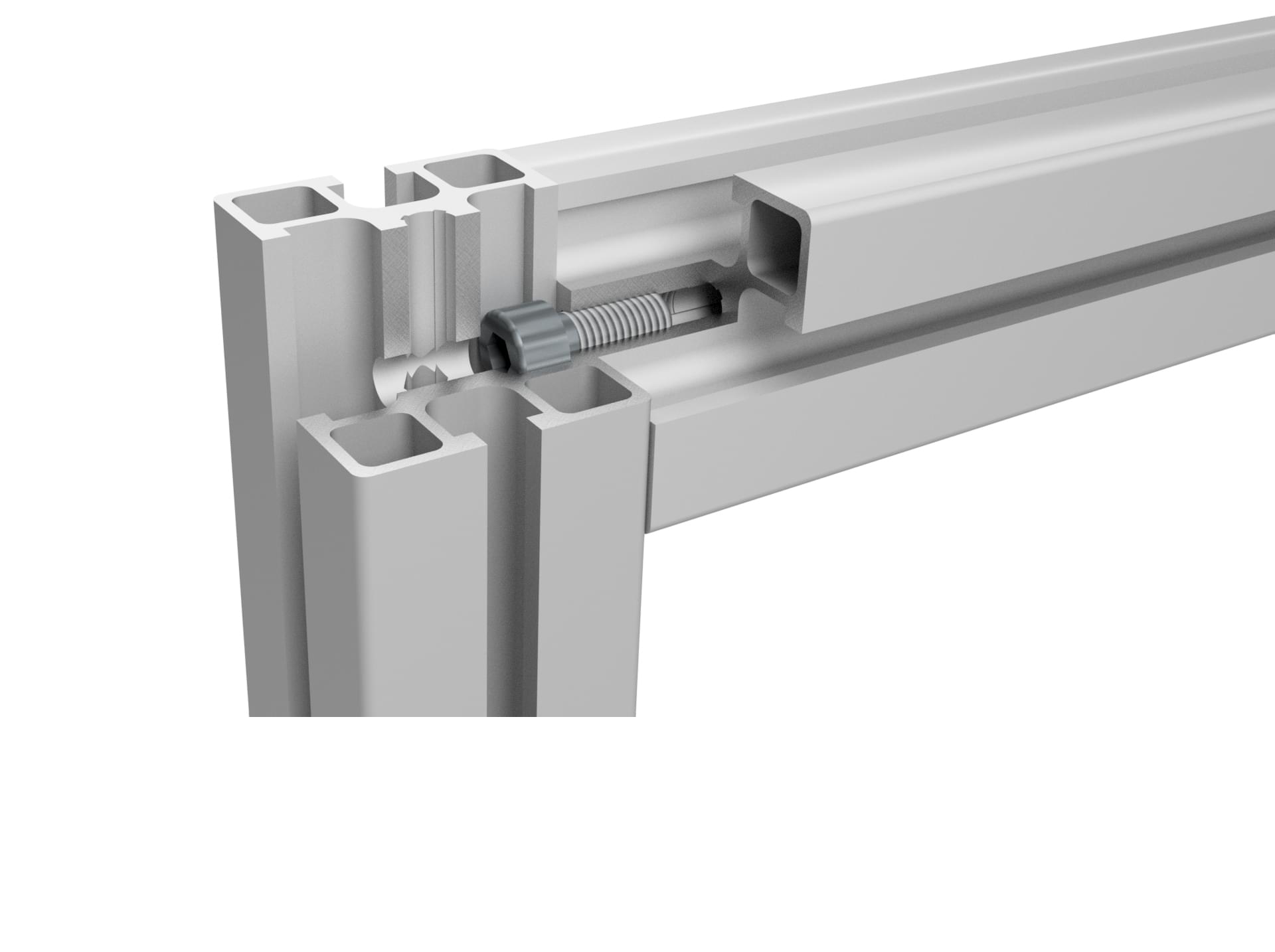

Spojení s krátkým šroubem

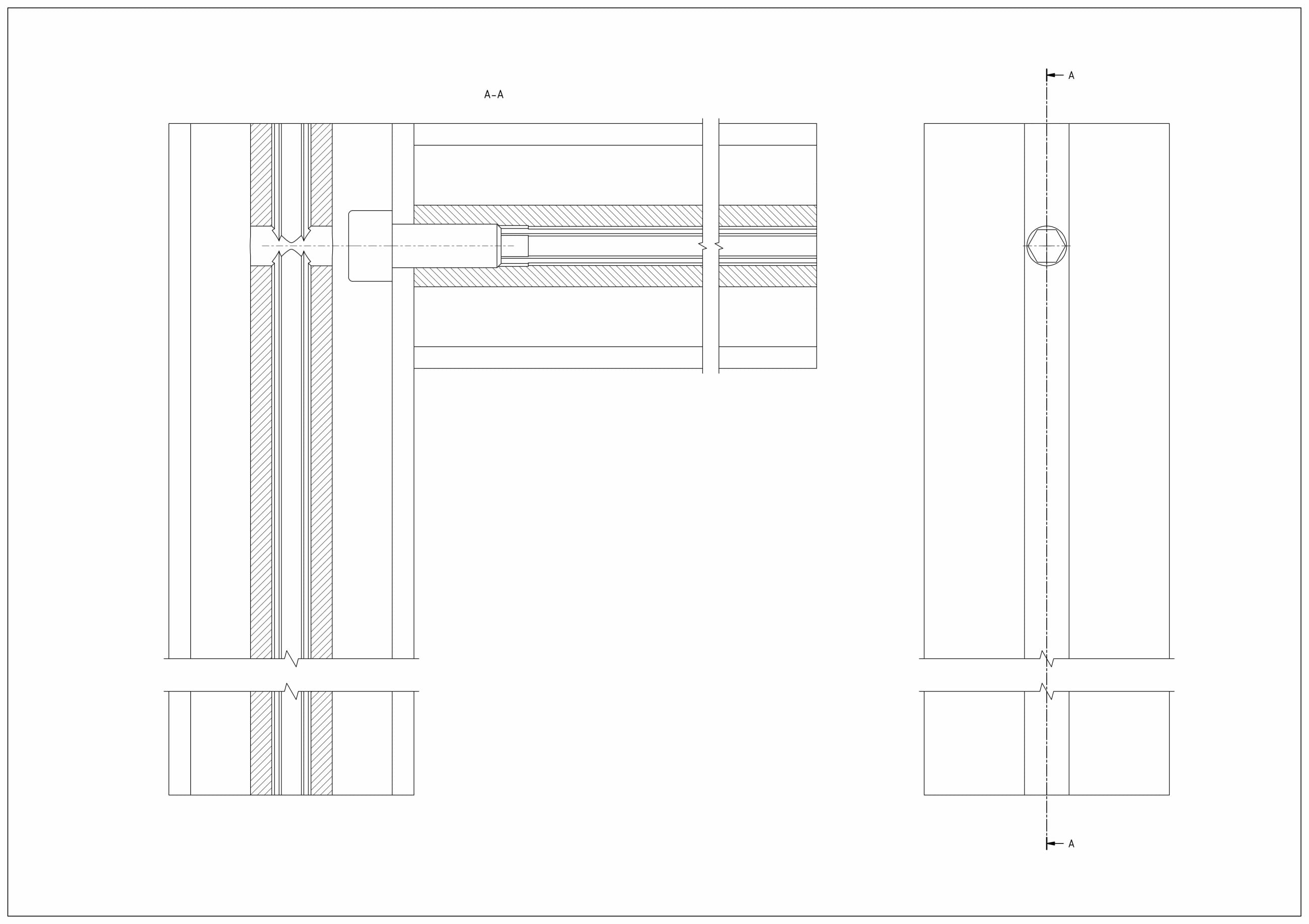

Jedná se o spojení, při kterém je hlava imbusového šroubu v drážce blíže k profilu, který se má spojit. Krátké šroubové spojení je nejběžnější metodou používanou na konstrukční spojování hliníkových profilů. Největší výhodou tohoto řešení je jednoduchost a ekonomické hledisko. Díky provedení otvoru pro imbusový klíč zaručuje spojení možnost eliminace menších nepřesností v procesu vrtání i ve fázi montáže. Spojení je velmi tuhé.
V případě modulu 45 s 8 mm drážkou uděláme pro imbusový klíč otvor o průměru 7,3 mm až 8,5 mm, zatímco v druhém profilu uděláme závit M8. Při vrtání do profilu s hladkou stěnou se doporučuje udělat otvor o průměru 7,3 mm, který umožní použití záslepky.
Nástroje a komponenty na montáž
| Modul | Potřebné nástroje | Montážní prvky |
|---|---|---|
| M20 R5 | Vrták D = 5 mm, závitník M5, imbusový klíč | 200516.3 |
| 200512.3 | ||
| M30 R6 | Vrták D = 6 mm, závitník M6, imbusový klíč | 200620.1 |
| 200616.1 | ||
| M40 R8 | Vrták D = 7,3 mm, závitník M8, imbusový klíč | 200820 |
| 200816 | ||
| M40 R10 | Vrták D = 7,3 mm, závitník M8, imbusový klíč | 200820.2 |
| M45 R8 | Vrták D = 7,3 mm, závitník M8, imbusový klíč | 200820.1 |
| 200820 | ||
| M45 M10 | Vrták D = 10 mm, závitník M12, torxový klíč | 201230.8 |
| 201230.9 | ||
| M50 R10 | Vrták D = 10 mm, závitník M12, torxový klíč | 201230.8 |
| 201230.9 |
