Typy spojení profilů

Různé metody spojování systému konstrukčních hliníkových profilů ...

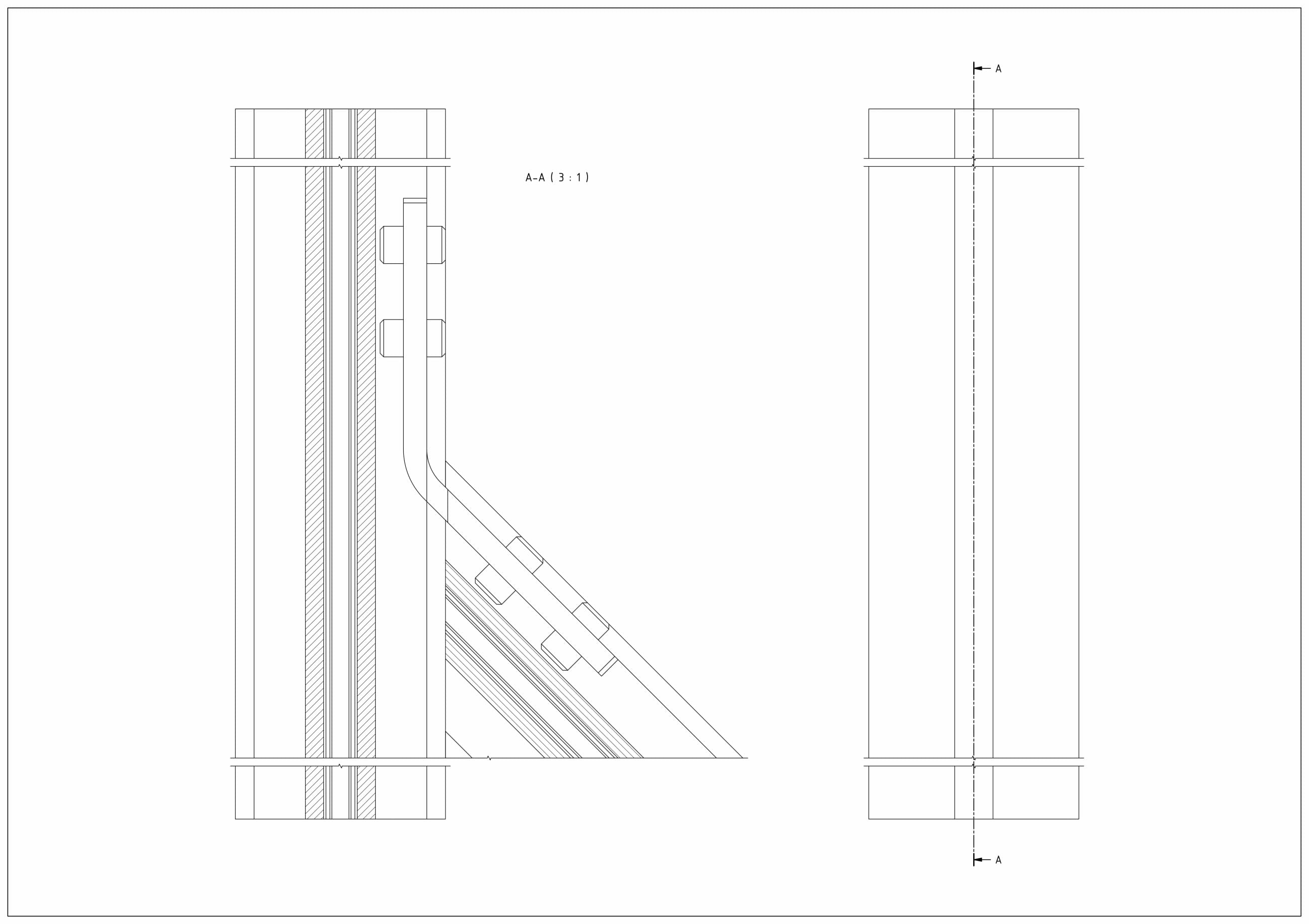

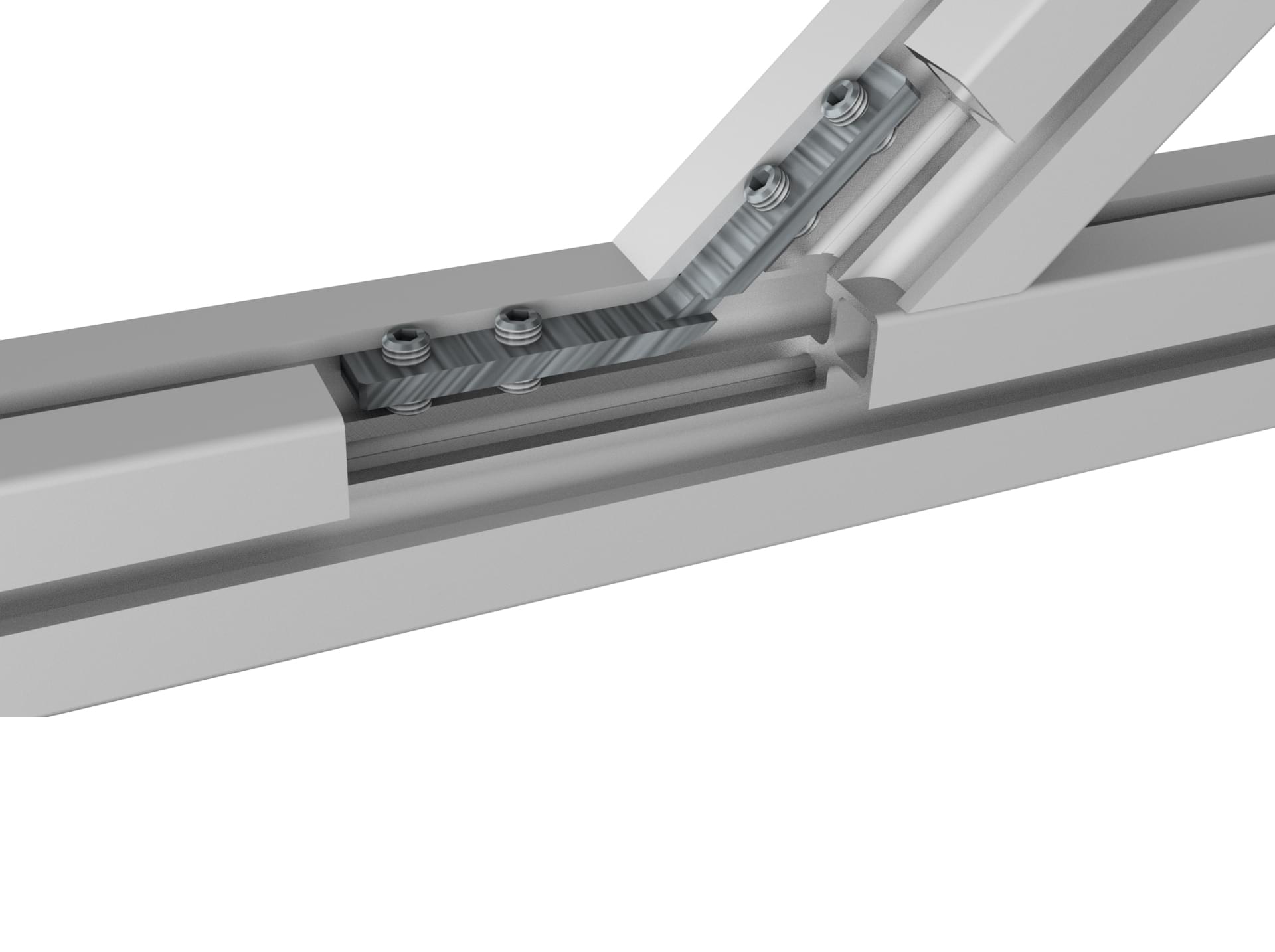

Úhlová spojka na 135 ° vnitřní

Konektor vnitřního úhlu je dalším prvkem pro vytváření úhlových spojení. Tento prvek umožňuje připojení pod úhlem 135 °, aniž jste oba prvky řezali pod úhlem. Díky příslušnému řezu se spoj namontuje na podélnou drážku hliníkového profilu. Spojení se provádí utažením závitových šroubů zatlačením obou částí spoje do profilových drážek.

Nástroje a komponenty na montáž

Modul Potřebné nástroje Montážní prvky
M45 R8 Imbusový klíč 321345.1
