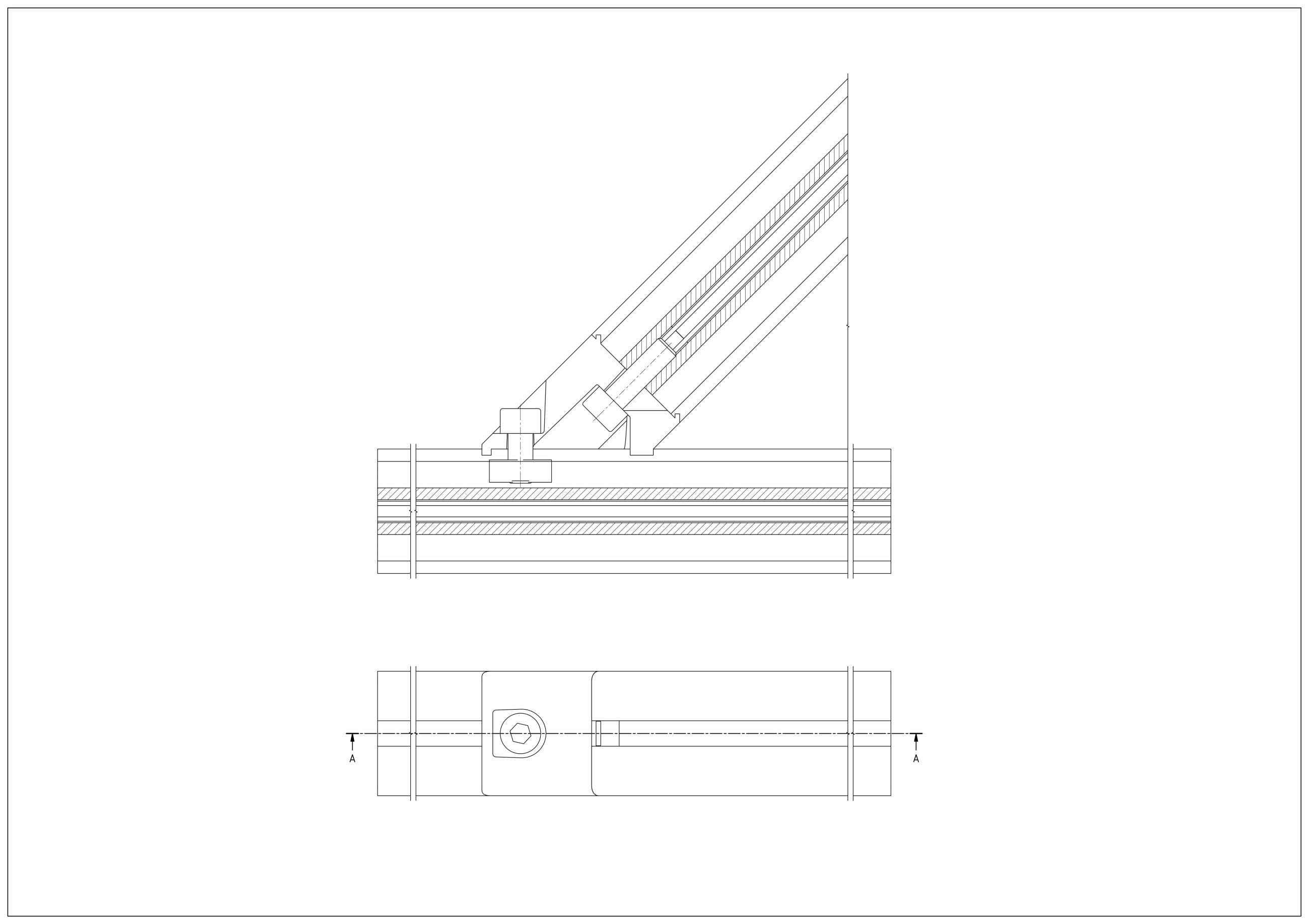

Úhlový spoj na 45 °

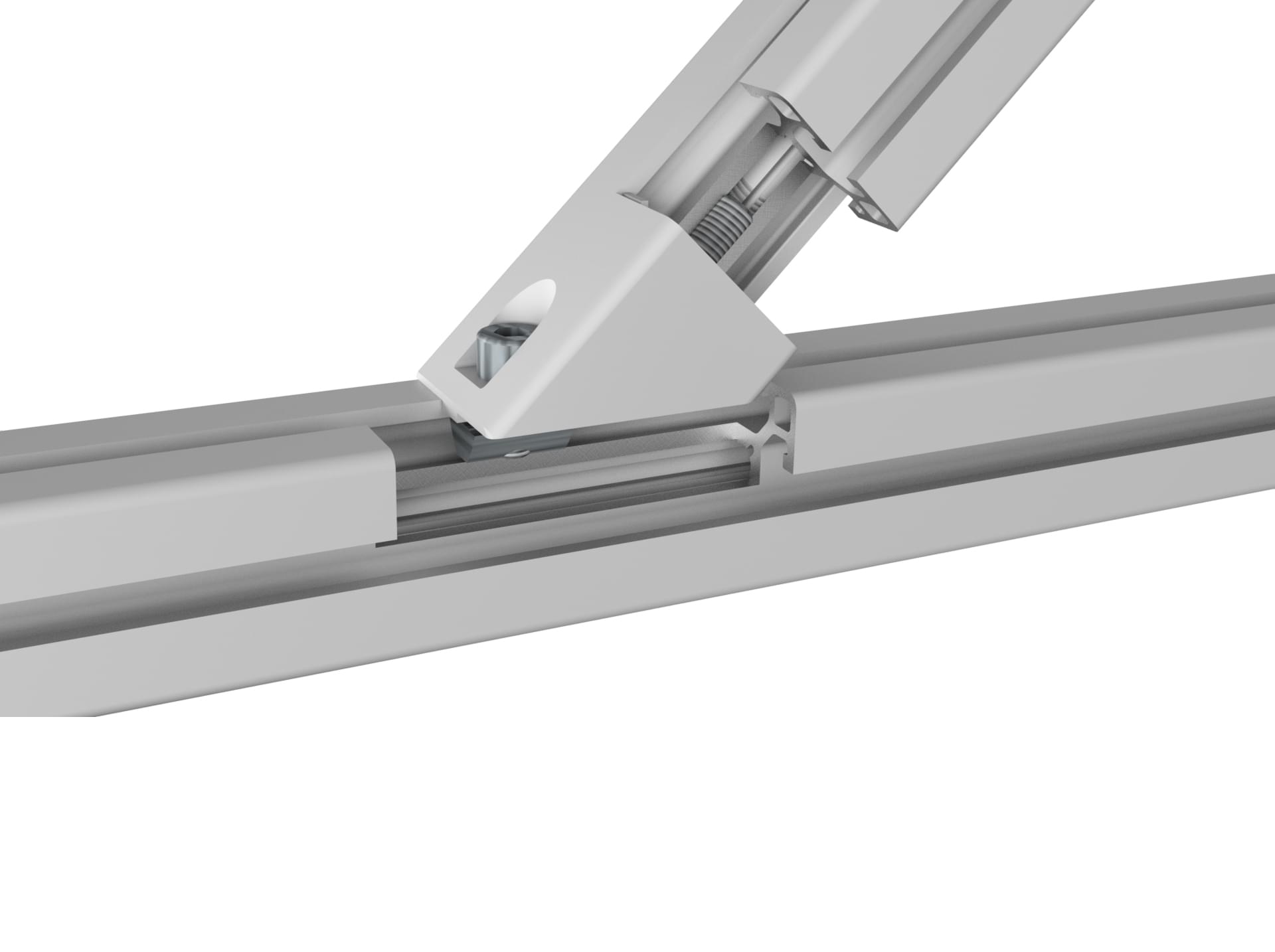

Úhlová spojka je prvek, který se používá k vytvoření úhlových spojů. Poskytuje možnost připojení pod úhlem 45 ° bez nutnosti řezání pod úhlem. Spoj je na jedné straně namontovaný na drážku konstrukčního profilu pomocí šroubu a matice a jednak pomocí šroubu nasazeného do závitového profilu. Konektor má na obou stranách polohovací jazýčky v drážce, které zabraňují kroucení prvku při dotažení jedním šroubem.
Nástroje a komponenty na montáž
| Modul | Potřebné nástroje | Montážní prvky | |||
|---|---|---|---|---|---|
| Číslo | Šroub | Šroub + Matice | Počet | ||
| M20 R5 |
Závitník M5, imbusový klíč |
302020 | 200516 | 200510 + 211252 | 1 / 1 + 1 |
| 302020 | 200516 | 200510 + 211252 | 2 / 2 + 2 | ||
| M40 R8 | Závitník M8, imbusový klíč | 302020 | 200825 | 200816 + 210482 | 1 / 1 + 1 |
| 302020 | 200825 | 200816 + 210482 | 2 / 2 + 2 | ||
| M45 R10 | Závitník M12, imbusový klíč | 302020 | 201230.8 | 200820 + 210080 | 1 / 1 + 1 |
| 302020 | 201230.8 | 200820 + 210080 | 2 / 2 + 2 | ||
