Zvedací zařízení

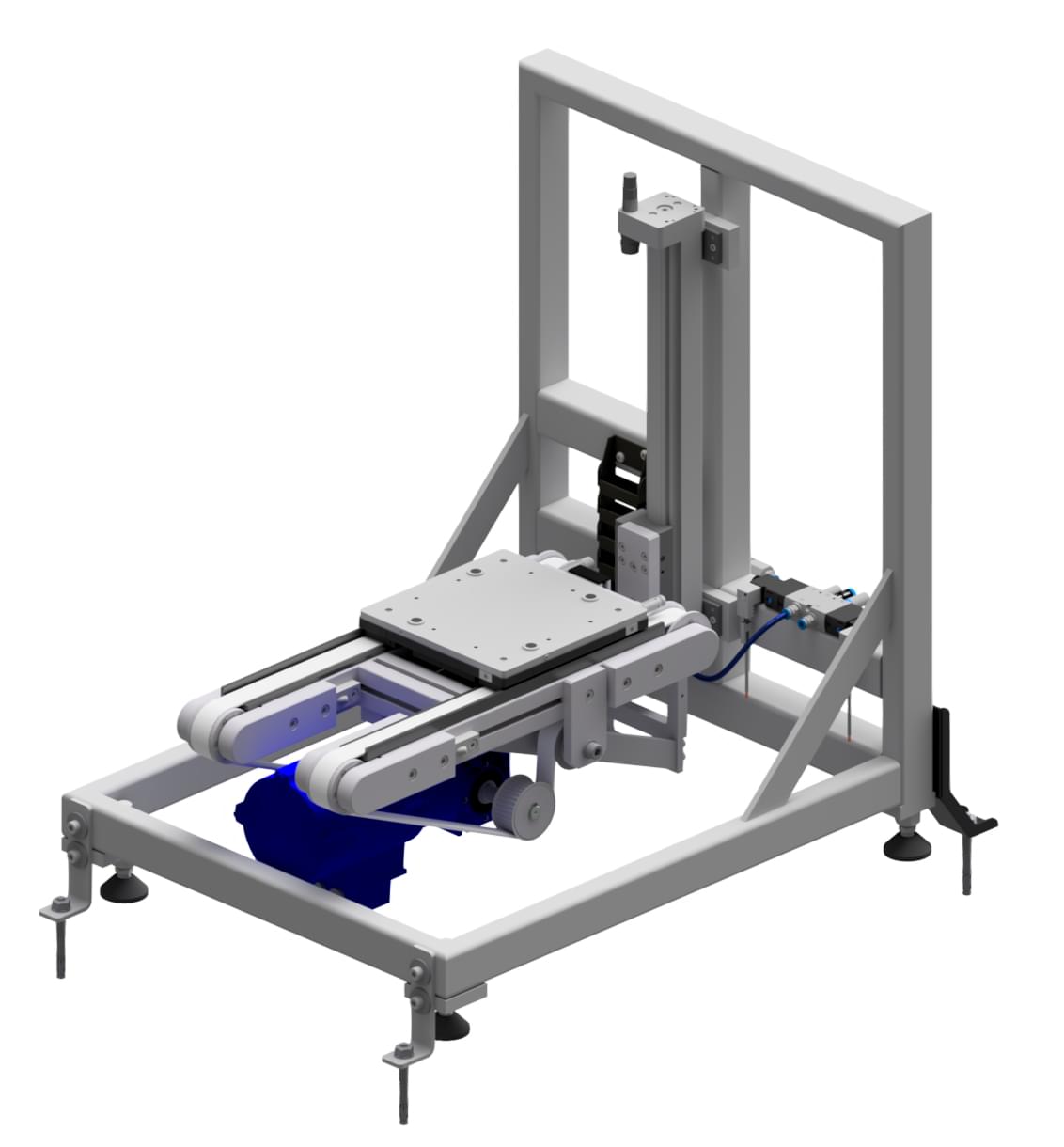

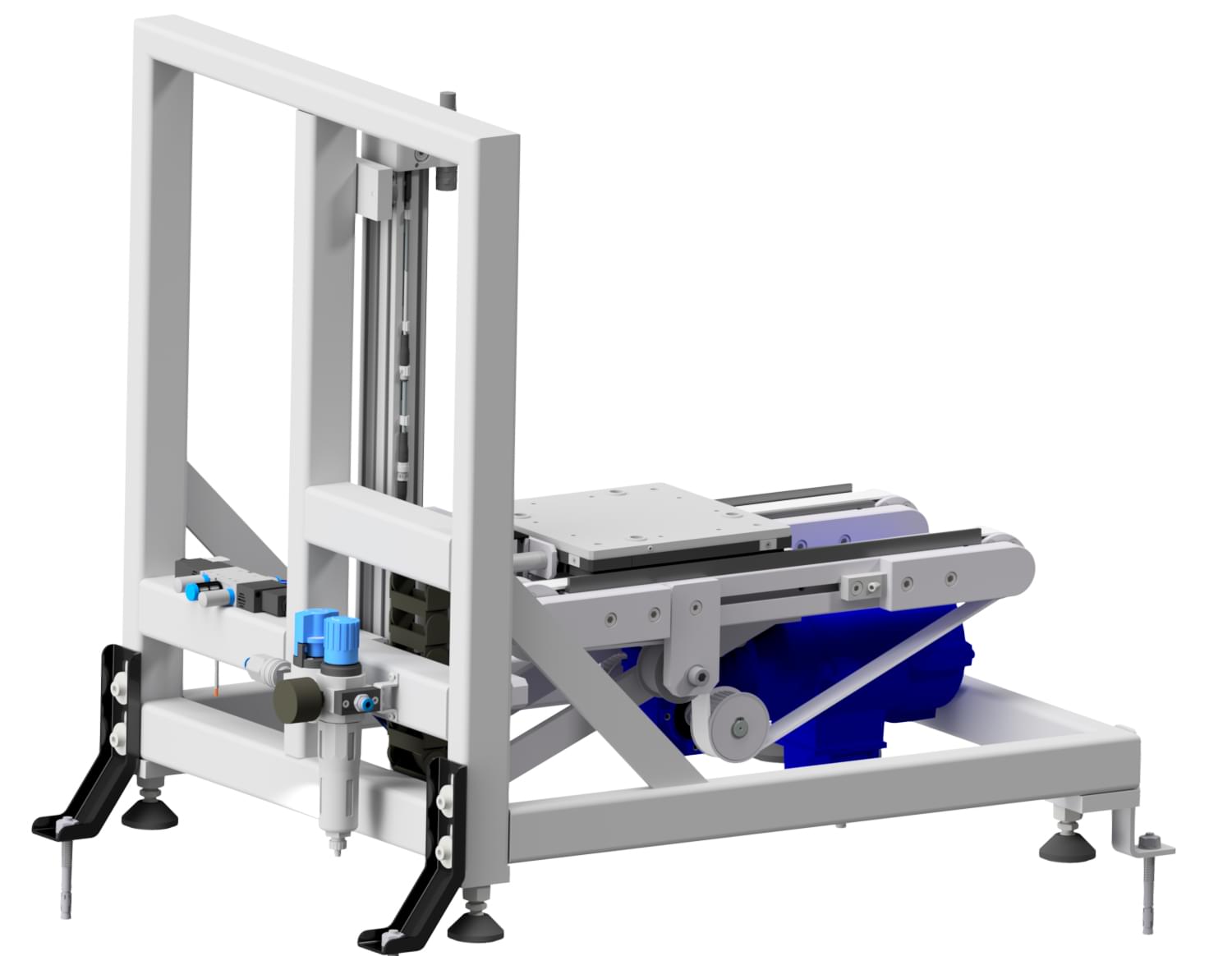

Svařovaná ocelová konstrukce zvedacího zařízení s bezpístnicovým válcem s vedením

Zvedací jednotka

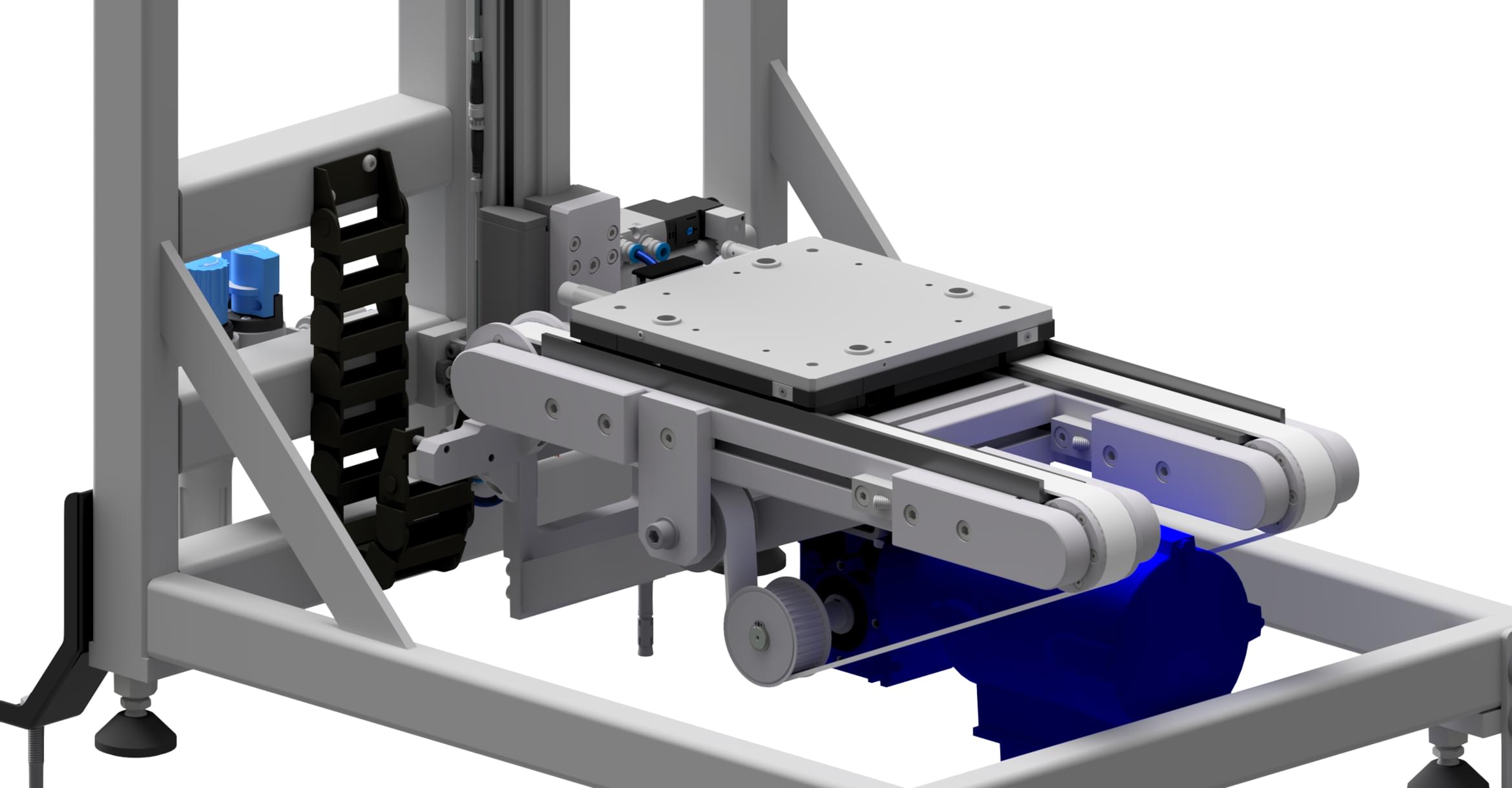

Slouží pro přesun paletky do různých výškových úrovní PTS systému. Součástí zvedacího zařízení je řemenový dopravník, který umožňuje reverzaci – přebere paletku z PTS dopravníku a může ji vrátit zpět na dopravník v jiné výškové úrovni, nebo může paletku přesunout do jiné výškové úrovně a pokračovat ve směru posunu paletky. Součástí dopravníku jsou dorazy paletky s tlumením, čidla pozice paletky. Dopravník je uchycen na bezpístnicový válec s vedením, který slouží ke zdvihu paletky. Kabeláž a pneumatické hadice jsou bezpečně vedeny v energořetězu. Jako volitelné příslušenství může být doplněno pro zvýšení bezpečnosti krytování, optické závory, bezpečnostní spínače na dveřích krytování. Kostra je tvořena masivním a tuhým svařovaným ocelovým rámem. Výškové nastavení lze upravit pomocí stavěcích patek.

Destičkový článkový dopravník ALUTEC KK

Vlastnosti zvedacího zařízení do 10 kg

  • Superkompaktní provedení

  • Max. hmotnost dopravovaného materiálu: 10 kg

  • Rozměr paletky 200 × 200 mm - 400 x 400 mm

  • Další rozměry paletek na poptávku

  • Zdvih 1 až 8 500 mm

  • Minimální spodní poloha paletky 263 mm.

  • Použité jekly 50 × 30 × 3 mm

  • Tlumiče nárazu, samočinně nastavitelné s progresivním průběhem tlumení

Destičkový článkový dopravník ALUTEC KK

Vlastnosti zvedacího zařízení do 50 kg

  • Kompaktní provedení

  • Max. hmotnost dopravovaného materiálu: 50 kg

  • Rozměr paletky 400 × 240 mm - 640 x 640 mm

  • Další rozměry paletek na poptávku

  • Zdvih 1 až 8 500 mm

  • Zastavení palety pomocí  válce DFM-25

  • Minimální spodní poloha paletky 300 mm.

  • Použité jekly 50 × 50 × 3 mm

  • Tlumiče nárazu, samočinně nastavitelné s progresivním průběhem tlumení

Vlastnosti zvedacího zařízení do 150 kg

  • Max. hmotnost dopravovaného materiálu: 150 kg

  • Rozměr paletky 400 × 400 mm - 640 x 640 mm

  • Další rozměry paletek na poptávku

  • Zdvih 1 až 5 000 mm

  • Minimální spodní poloha paletky 270 mm.

  • Použité jekly 50 × 50 × 5 mm

  • Tlumiče nárazu, samočinně nastavitelné s progresivním průběhem tlumení

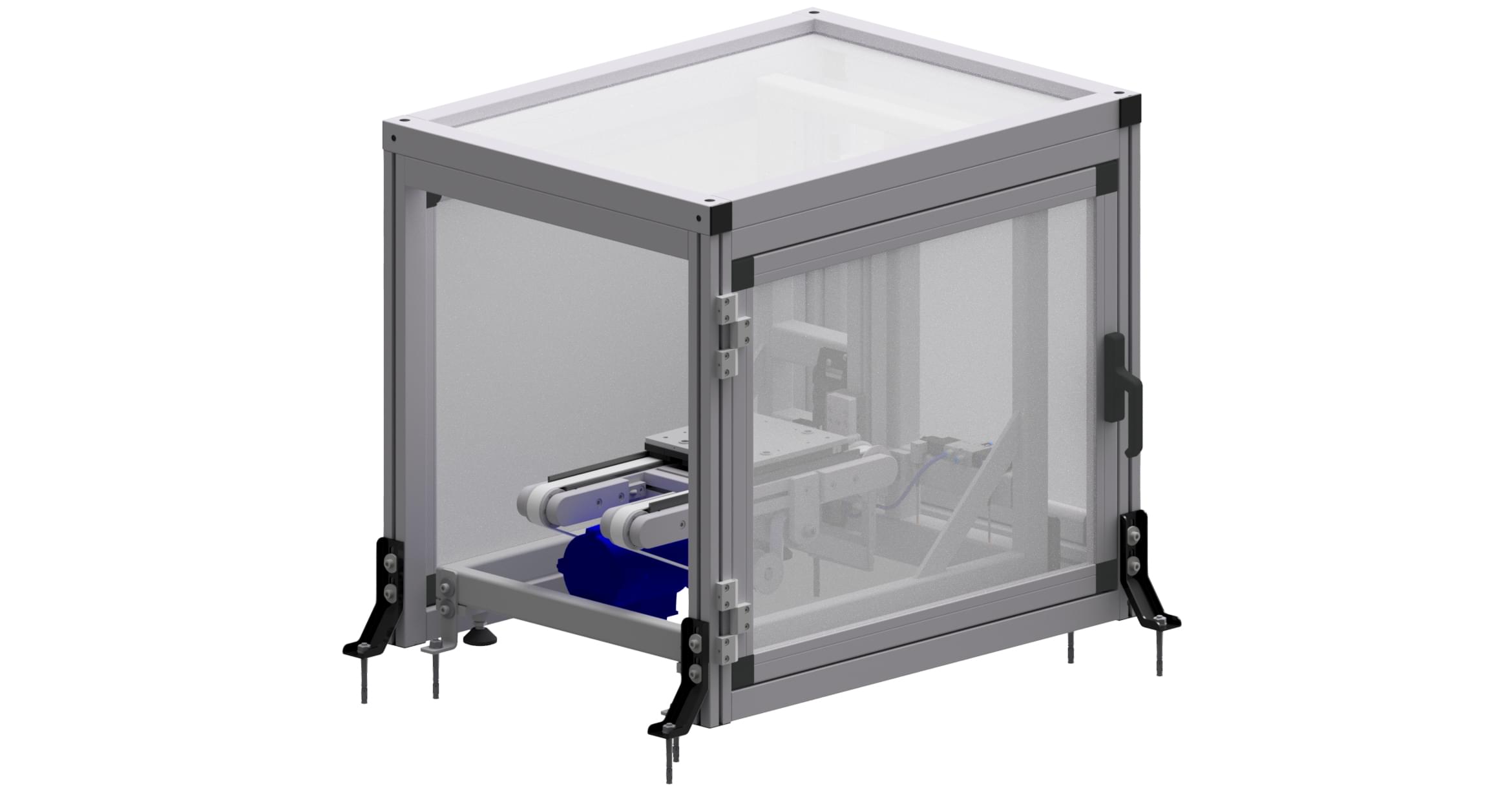

Krytování

  • každý výtah může být okrytován pomocí standardních hliníkových profilů a výplní
